变分自编码器（VAE）的实现

在本教程中，我们将实现一个变分自编码器（VAE）来生成基于 MNIST 数据集的图像。 首先，我们将构建一个经典自编码器，以展示这种架构无法生成新样本的局限性。

import numpy as np
import random
import torch
import torch.nn as nn
import torch.nn.functional as F
import torchvision.transforms as T
from torchvision import datasets
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt

/home/aquilae/anaconda3/envs/dev/lib/python3.11/site-packages/tqdm/auto.py:21: TqdmWarning: IProgress not found. Please update jupyter and ipywidgets. See https://ipywidgets.readthedocs.io/en/stable/user_install.html
  from .autonotebook import tqdm as notebook_tqdm

数据集

首先，我们加载 MNIST 数据集：

transform = T.Compose([
    T.ToTensor(),
    T.Normalize((0.5,), (0.5,))
])
dataset = datasets.MNIST(root='./../data', train=True, download=True,transform=transform)
test_dataset = datasets.MNIST(root='./../data', train=False,transform=transform)

print("taille du dataset d'entrainement : ",len(dataset))
print("taille d'une image : ",dataset[0][0].numpy().shape)

train_dataset, validation_dataset=torch.utils.data.random_split(dataset, [0.8,0.2])
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)
val_loader= DataLoader(validation_dataset, batch_size=64, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=64, shuffle=False)

taille du dataset d'entrainement :  60000
taille d'une image :  (1, 28, 28)

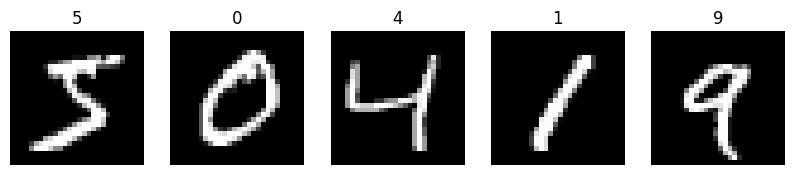

# Visualisons quelques images
plt.figure(figsize=(10, 10))
for i in range(5):
  plt.subplot(1, 5, i+1)
  plt.imshow(dataset[i][0].squeeze(), cmap='gray')
  plt.axis('off')
  plt.title(dataset[i][1])

MNIST 上的自编码器

我们构建自编码器的网络架构：

class AE(nn.Module):
    def __init__(self):
        super(AE, self).__init__()
        self.encoder = nn.Sequential(
            nn.Conv2d(1, 16, 3, stride=2, padding=1),  # -> [16, 14, 14]
            nn.ReLU(),
            nn.Conv2d(16, 8, 3, stride=2, padding=1),  # -> [8, 7, 7]
            nn.ReLU(),
            nn.Conv2d(8, 8, 3, stride=2, padding=1)   # -> [8, 4, 4]
        )
        self.decoder = nn.Sequential(
            nn.ConvTranspose2d(8, 8, 3, stride=2, padding=1, output_padding=0),
            nn.ReLU(),
            nn.ConvTranspose2d(8, 16, 3, stride=2, padding=1, output_padding=1),
            nn.ReLU(),
            nn.ConvTranspose2d(16, 1, 3, stride=2, padding=1, output_padding=1),
            nn.Tanh()
        )
    def forward(self, x):
        x = self.encoder(x)
        x = self.decoder(x)
        return x
dummy_input = torch.randn(1, 1, 28, 28)
model = AE()
output = model(dummy_input)
print(output.shape)

torch.Size([1, 1, 28, 28])

我们定义训练所需的超参数：

epochs = 10
criterion = nn.MSELoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

接下来，我们训练模型：

for epoch in range(epochs):
    for img,_ in train_loader:
        optimizer.zero_grad()
        recon = model(img)
        loss = criterion(recon, img)
        loss.backward()
        optimizer.step()
    print('epoch [{}/{}], loss:{:.4f}'.format(epoch+1, epochs, loss.item()))

epoch [1/10], loss:0.0330
epoch [2/10], loss:0.0220
epoch [3/10], loss:0.0199
epoch [4/10], loss:0.0186
epoch [5/10], loss:0.0171
epoch [6/10], loss:0.0172
epoch [7/10], loss:0.0175
epoch [8/10], loss:0.0168
epoch [9/10], loss:0.0159
epoch [10/10], loss:0.0148

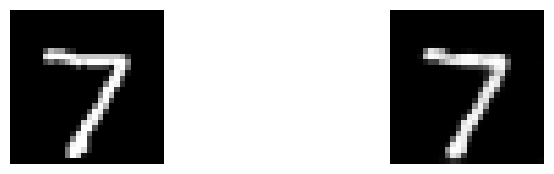

我们检查模型在测试数据上的表现：

for data in test_loader:
    img, _ = data
    recon = model(img)
    break
plt.figure(figsize=(9, 2))
plt.gray()
plt.subplot(1, 2, 1)
plt.imshow(img[0].detach().numpy().squeeze())
plt.axis('off')
plt.subplot(1, 2, 2)
plt.imshow(recon[0].detach().numpy().squeeze())
plt.axis('off')
plt.show()

现在，我们可视化潜在空间，并观察 10 个类别在此空间中的分布情况。

# On commence par extraire les représentations latentes des données de test
latents = []
labels = []

with torch.no_grad():
    for data, target in test_loader:
        latent = model.encoder(data)
        latents.append(latent)
        labels.append(target)

latents = torch.cat(latents)
labels = torch.cat(labels)

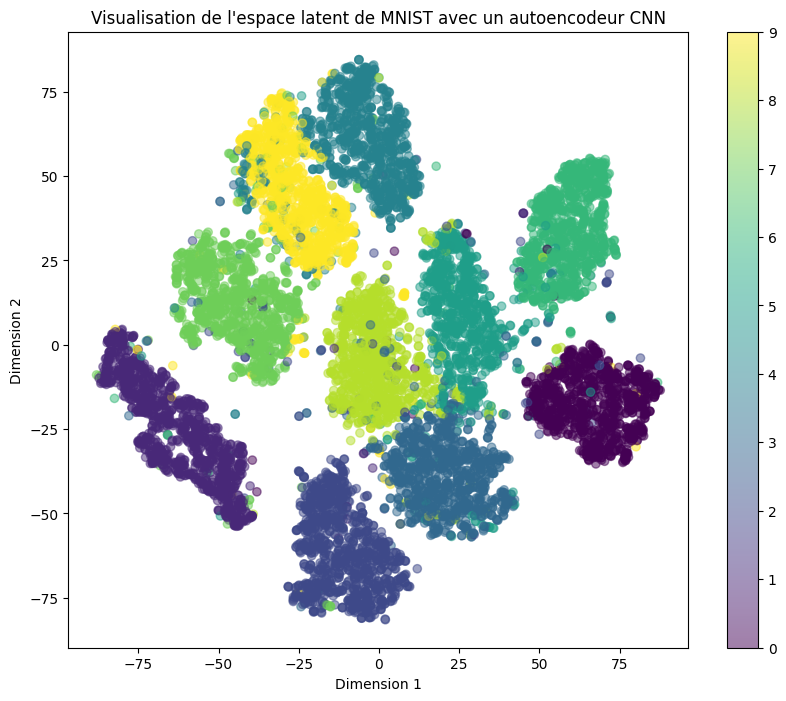

我们使用 T-SNE 方法 提取 2D 表示，以可视化数据。

from sklearn.manifold import TSNE

latents_flat = latents.view(latents.size(0), -1)
tsne = TSNE(n_components=2, random_state=0)
latent_2d = tsne.fit_transform(latents_flat)

plt.figure(figsize=(10, 8))
scatter = plt.scatter(latent_2d[:, 0], latent_2d[:, 1], c=labels, cmap='viridis', alpha=0.5)
plt.colorbar(scatter)
plt.title('Visualisation de l\'espace latent de MNIST avec un autoencodeur CNN')
plt.xlabel('Dimension 1')
plt.ylabel('Dimension 2')
plt.show()

如预期所示，各类别在潜在空间中分布清晰。然而，存在大量空白区域，这使得：

• 随机采样潜在空间中的点

• 生成合理且连贯的真实数据

变得十分困难。

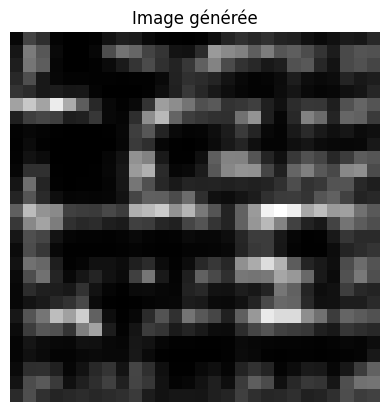

我们尝试从潜在空间的随机点生成图像，观察其结果：

latent_dim = (8, 4, 4)
sampled_latent = torch.randn(latent_dim).unsqueeze(0)

# On générer l'image avec le décodeur
with torch.no_grad():
    generated_image = model.decoder(sampled_latent)

generated_image = generated_image.squeeze().numpy()  # Supprimer la dimension batch et convertir en numpy
generated_image = (generated_image + 1) / 2  # Dénormaliser l'image (car Tanh est utilisé)
plt.imshow(generated_image, cmap='gray')
plt.title("Image générée")
plt.axis('off')
plt.show()

如预期所示，生成的图像缺乏连贯性，无法识别为有效数字。

变分自编码器（VAE）

现在，我们基于相似的架构（略有调整），实现一个 VAE，以验证其生成数据的能力。

class VAE(nn.Module):
    def __init__(self,latent_dim=8):
        super(VAE, self).__init__()
        # Encodeur
        self.encoder_conv = nn.Sequential(
            nn.Conv2d(1, 16, 3, stride=2, padding=1),  # -> [16, 14, 14]
            nn.ReLU(),
            nn.Conv2d(16, 8, 3, stride=2, padding=1),  # -> [8, 7, 7]
            nn.ReLU(),
            nn.Conv2d(8, 8, 3, stride=2, padding=1)   # -> [8, 4, 4]
        )
        self.fc_mu = nn.Linear(8*4*4, latent_dim)
        self.fc_logvar = nn.Linear(8*4*4, latent_dim)

        # Décodeur
        self.decoder_fc = nn.Sequential(
            nn.Linear(latent_dim, 8*4*4),
            nn.ReLU()
        )
        self.decoder_conv = nn.Sequential(
            nn.ConvTranspose2d(8, 8, 3, stride=2, padding=1, output_padding=0),
            nn.ReLU(),
            nn.ConvTranspose2d(8, 16, 3, stride=2, padding=1, output_padding=1),
            nn.ReLU(),
            nn.ConvTranspose2d(16, 1, 3, stride=2, padding=1, output_padding=1),
            nn.Tanh()
        )

    def encode(self, x):
        h = self.encoder_conv(x)
        h = h.view(h.size(0), -1)
        mu = self.fc_mu(h)
        logvar = self.fc_logvar(h)
        return mu, logvar

    def reparametrize(self, mu, logvar):
        std = torch.exp(0.5 * logvar)
        eps = torch.randn_like(std)
        return mu + eps * std

    def decode(self, z):
        h = self.decoder_fc(z)
        h = h.view(h.size(0), 8, 4, 4)
        return self.decoder_conv(h)

    def forward(self, x):
        mu, logvar = self.encode(x)
        z = self.reparametrize(mu, logvar)
        return self.decode(z), mu, logvar

dummy_input = torch.randn(1, 1, 28, 28)
model = VAE()
output,mu,logvar = model(dummy_input)
print(output.shape, mu.shape, logvar.shape)

torch.Size([1, 1, 28, 28]) torch.Size([1, 8]) torch.Size([1, 8])

epochs = 10
criterion = nn.MSELoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

def loss_function(recon_x, x, mu, logvar):
    MSE = F.mse_loss(recon_x, x, reduction='sum')
    KLD = -0.5 * torch.sum(1 + logvar - mu.pow(2) - logvar.exp())
    return MSE + KLD

for epoch in range(epochs):
    for data,_ in train_loader:
        optimizer.zero_grad()
        recon, mu, logvar = model(data)
        loss = loss_function(recon, data, mu, logvar)
        loss.backward()
        optimizer.step()
    print(f'Epoch {epoch}, Loss: {loss / len(train_loader.dataset)}')

Epoch 0, Loss: 0.1811039298772812
Epoch 1, Loss: 0.14575038850307465
Epoch 2, Loss: 0.14808794856071472
Epoch 3, Loss: 0.14365650713443756
Epoch 4, Loss: 0.14496898651123047
Epoch 5, Loss: 0.13169685006141663
Epoch 6, Loss: 0.1442883014678955
Epoch 7, Loss: 0.14070650935173035
Epoch 8, Loss: 0.12996357679367065
Epoch 9, Loss: 0.1352960765361786

latents = []
labels = []

with torch.no_grad():
    for data, target in test_loader:
        mu, logvar = model.encode(data)
        latents.append(mu)
        labels.append(target)

latents = torch.cat(latents)
labels = torch.cat(labels)

from sklearn.manifold import TSNE

tsne = TSNE(n_components=2, random_state=0)
latent_2d = tsne.fit_transform(latents)

import matplotlib.pyplot as plt

plt.figure(figsize=(10, 8))
scatter = plt.scatter(latent_2d[:, 0], latent_2d[:, 1], c=labels, cmap='viridis', alpha=0.5)
plt.colorbar(scatter)
plt.title('Visualisation de l\'espace latent de MNIST avec un VAE')
plt.xlabel('Dimension 1')
plt.ylabel('Dimension 2')
plt.show()

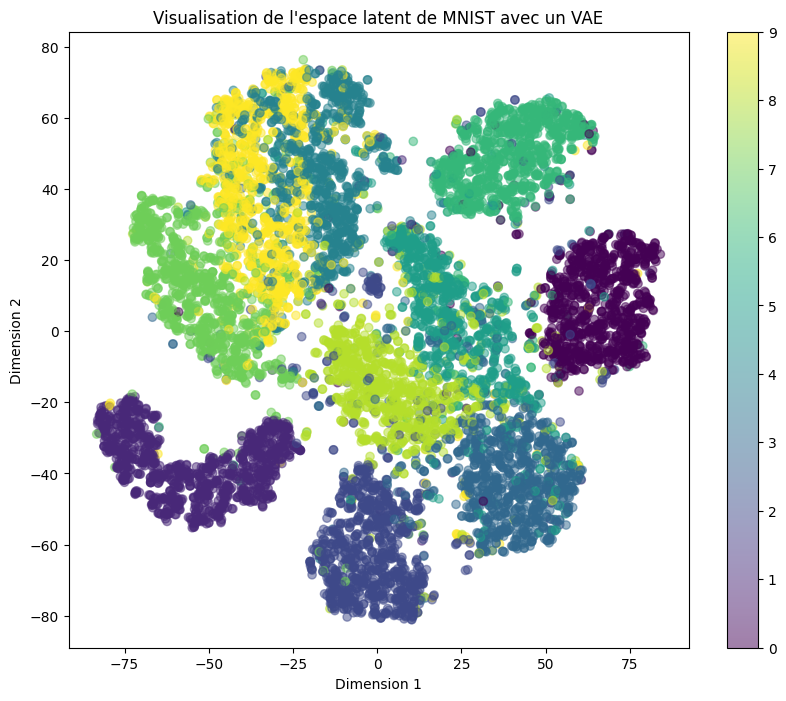

我们发现潜在空间仍然非常分散。这是因为：

• 重构损失（Reconstruction Loss） 与 Kullback-Leibler 散度（KL Divergence） 之间的权衡失衡。

• 在训练过程中，重构损失的权重远高于 KL 散度。

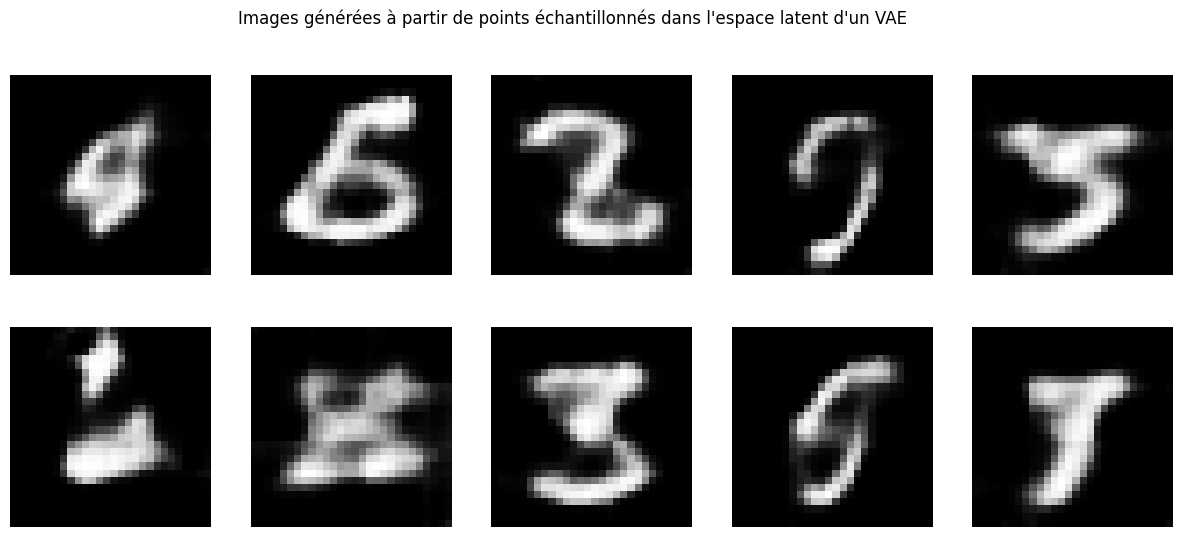

现在我们可以生成图像。但由于潜在空间缺乏连续性和完备性，生成的样本可能无法清晰对应真实数字。

latent_dim = 8
num_images = 10
images_per_row = 5

sampled_latents = torch.randn(num_images, latent_dim)

with torch.no_grad():
    generated_images = model.decode(sampled_latents)

generated_images = generated_images.squeeze().numpy()  # Supprimer la dimension batch et convertir en numpy
generated_images = (generated_images + 1) / 2  # Dénormaliser les images (car Tanh est utilisé)

fig, axes = plt.subplots(2, images_per_row, figsize=(15, 6))

for i, ax in enumerate(axes.flat):
    ax.imshow(generated_images[i], cmap='gray')
    ax.axis('off')

plt.suptitle("Images générées à partir de points échantillonnés dans l'espace latent d'un VAE")
plt.show()

如预期所示，部分生成图像缺乏实际意义。

练习建议： 尝试优化潜在空间表示，以确保每次生成连贯且合理的图像。

注意：

• 重构质量与潜在空间性质之间始终存在权衡（Trade-off）。

• 调整超参数（如 KL 散度权重）时，需综合考虑两者平衡。
