Réseaux convolutifs avec PyTorch

Réseaux convolutifs avec PyTorch#

Import des bibliothèques nécessaires#

import torch
import torch.nn as nn
import torch.nn.functional as F
import torchvision.transforms as T
from torchvision import datasets
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt

Classification sur MNIST#

Pour montrer l’efficacité des réseaux de neurones convolutifs 2D, on va commencer par l’exemple classique de classification des chiffres de 0 à 9 du dataset MNIST. On reprend le code des notebooks précédents, notamment celui sur les réseaux fully connected.

Récupération du dataset et création des dataloaders pour l’entraînement#

transform=T.ToTensor() # Pour convertir les éléments en tensor torch directement
dataset = datasets.MNIST(root='./../data', train=True, download=True,transform=transform)
test_dataset = datasets.MNIST(root='./../data', train=False,transform=transform)

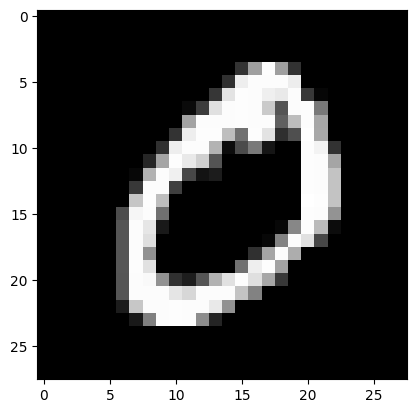

plt.imshow(dataset[1][0].permute(1,2,0).numpy(), cmap='gray')
plt.show()
print("Le chiffre sur l'image est un "+str(dataset[1][1]))
../_images/f4a9ef394c4101290b338c61429d10ce6c2203d5ec105a078ee447cc4eeabda3.png
Le chiffre sur l'image est un 0

train_dataset, validation_dataset=torch.utils.data.random_split(dataset, [0.8,0.2])
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)
val_loader= DataLoader(validation_dataset, batch_size=64, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=64, shuffle=False)

Création d’un réseau de neurones convolutif en PyTorch#

class cnn(nn.Module):
  def __init__(self, *args, **kwargs) -> None:
    super().__init__(*args, **kwargs)
    self.conv1=nn.Conv2d(1,8,kernel_size=3,padding=1) # Couche de convolution de 8 filtres
    self.conv2=nn.Conv2d(8,16,kernel_size=3,padding=1) # Couche de convolution de 16 filtres
    self.conv3=nn.Conv2d(16,32,kernel_size=3,padding=1) # Couche de convolution de 32 filtres
    self.pool1=nn.MaxPool2d((2,2)) # Couche de max pooling
    self.pool2=nn.MaxPool2d((2,2))
    self.fc=nn.Linear(32*7*7,10)

  # La fonction forward est la fonction appelée lorsqu'on fait model(x)
  def forward(self,x):
    x=F.relu(self.conv1(x))
    x=self.pool1(x)
    x=F.relu(self.conv2(x))
    x=self.pool2(x)
    x=F.relu(self.conv3(x))
    x=x.view(-1,32*7*7) # Pour convertir la feature map de taille 32x7x7 en taille vecteur de taille 1568
    output=self.fc(x)
    return output

model = cnn()
print(model)
print("Nombre de paramètres", sum(p.numel() for p in model.parameters()))

cnn(
  (conv1): Conv2d(1, 8, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
  (conv2): Conv2d(8, 16, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
  (conv3): Conv2d(16, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
  (pool1): MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=0, dilation=1, ceil_mode=False)
  (pool2): MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=0, dilation=1, ceil_mode=False)
  (fc): Linear(in_features=1568, out_features=10, bias=True)
)
Nombre de paramètres 21578

Comme tu peux le voir, le nombre de paramètres du modèle est bien plus faible que dans un réseau fully connected classique.

Entraînement du modèle#

Définissons la fonction de perte et les hyperparamètres d’entraînement :

criterion = nn.CrossEntropyLoss()
epochs=5
learning_rate=0.001
optimizer=torch.optim.Adam(model.parameters(),lr=learning_rate)

Et maintenant, entraînons le modèle :

for i in range(epochs):
  loss_train=0
  for images, labels in train_loader:
    preds=model(images)
    loss=criterion(preds,labels)
    optimizer.zero_grad()
    loss.backward()
    optimizer.step()
    loss_train+=loss
  if i % 1 == 0:
    print(f"step {i} train loss {loss_train/len(train_loader)}")
  loss_val=0
  for images, labels in val_loader:
    with torch.no_grad(): # permet de ne pas calculer les gradients
      preds=model(images)
      loss=criterion(preds,labels)
      loss_val+=loss
  if i % 1 == 0:
    print(f"step {i} val loss {loss_val/len(val_loader)}")

step 0 train loss 0.318773478269577
step 0 val loss 0.08984239399433136
step 1 train loss 0.08383051306009293
step 1 val loss 0.0710655003786087
step 2 train loss 0.05604167655110359
step 2 val loss 0.0528845489025116
step 3 train loss 0.04518255963921547
step 3 val loss 0.051780227571725845
step 4 train loss 0.03614392504096031
step 4 val loss 0.0416230633854866

Et calculons la précision sur le jeu de test :

correct = 0
total = 0
for images,labels in test_loader:
  with torch.no_grad():
    preds=model(images)

    _, predicted = torch.max(preds.data, 1)
    total += labels.size(0)
    correct += (predicted == labels).sum().item()
test_acc = 100 * correct / total
print("Précision du modèle en phase de test : ",test_acc)

Précision du modèle en phase de test :  98.64

Comme tu peux le voir, on obtient une précision d’environ 99%, contre 97,5% avec un réseau fully connected ayant 10 fois plus de paramètres.

Softmax et interprétation des résultats#

Si on exécute le modèle sur un élément, on obtient un vecteur de ce type :

images,labels=next(iter(test_loader))

#Isolons un élément
image,label=images[0].unsqueeze(0),labels[0].unsqueeze(0) # Le unsqueeze permet de garder la dimension batch
pred=model(image)
print(pred)

tensor([[ -9.6179,  -5.1802,  -2.6094,   0.9121, -16.0603,  -8.6510, -30.0099,
          14.4031,  -9.0074,  -2.0431]], grad_fn=<AddmmBackward0>)

En regardant attentivement les résultats, on voit que la valeur du 7ème élément est la plus élevée. Le modèle a donc prédit un 3. Vérifions avec notre label :

print(label)

tensor([7])

Il s’agit bien d’un 7. Cependant, on préférerait avoir une probabilité d’appartenance à la classe. C’est plus lisible et ça donne un degré de confiance facilement interprétable.

Pour cela, on utilise la fonction d’activation softmax.

Cette fonction est définie comme suit : \(\sigma(z)_i = \frac{e^{z_i}}{\sum_{j=1}^{K} e^{z_j}}\) où \(K\) est le nombre de classes du modèle.

Cette fonction est appelée softmax car elle amplifie la valeur maximale tout en réduisant les autres valeurs. On l’utilise pour obtenir une distribution de probabilité, car la somme des valeurs pour les \(K\) classes est égale à 1.

print(F.softmax(pred))

tensor([[3.6964e-11, 3.1266e-09, 4.0884e-08, 1.3833e-06, 5.8867e-14, 9.7215e-11,
         5.1481e-20, 1.0000e+00, 6.8068e-11, 7.2027e-08]],
       grad_fn=<SoftmaxBackward0>)

/tmp/ipykernel_232253/3904022211.py:1: UserWarning: Implicit dimension choice for softmax has been deprecated. Change the call to include dim=X as an argument.
  print(F.softmax(pred))

Les valeurs sont maintenant des probabilités et on voit que le 7 est prédit avec une probabilité de 99,9%. Le modèle est donc assez confiant dans sa prédiction.

Autres applications#

Les réseaux convolutifs se sont démarqués comme étant particulièrement intéressants dans le domaine du traitement d’images. On les utilise aussi dans le domaine de l’audio et du traitement vidéo, par exemple.

Les notebooks suivants de ce cours montrent des applications des réseaux convolutifs sur des cas plus intéressants que MNIST. Il est conseillé d’avoir un GPU ou d’utiliser les notebooks sur Google Colab pour avoir des temps d’entraînement raisonnables (tu peux quand même suivre le cours sans faire l’entraînement du modèle).
